一、產品特點及用途
1.產品特點

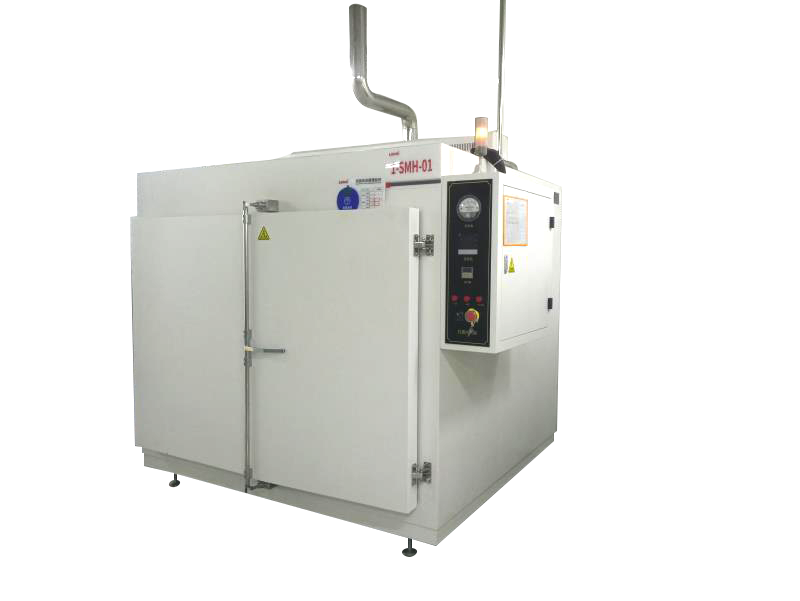

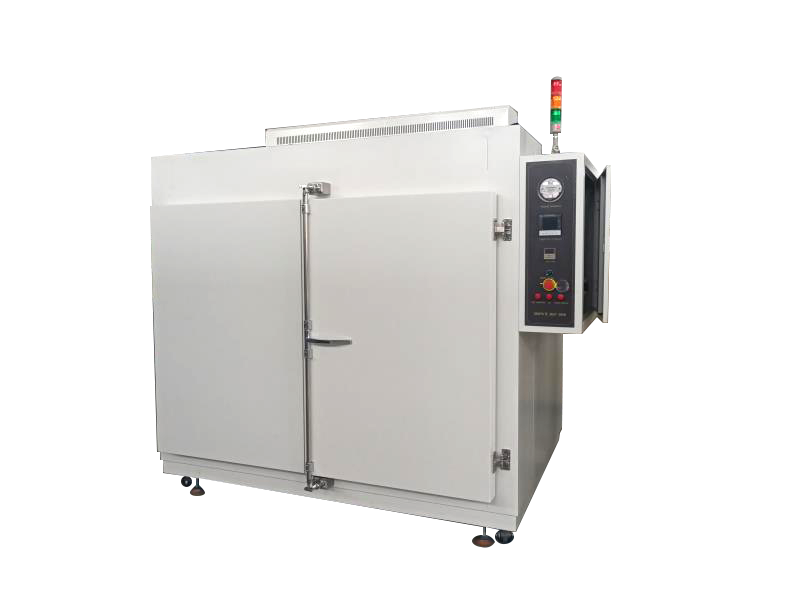

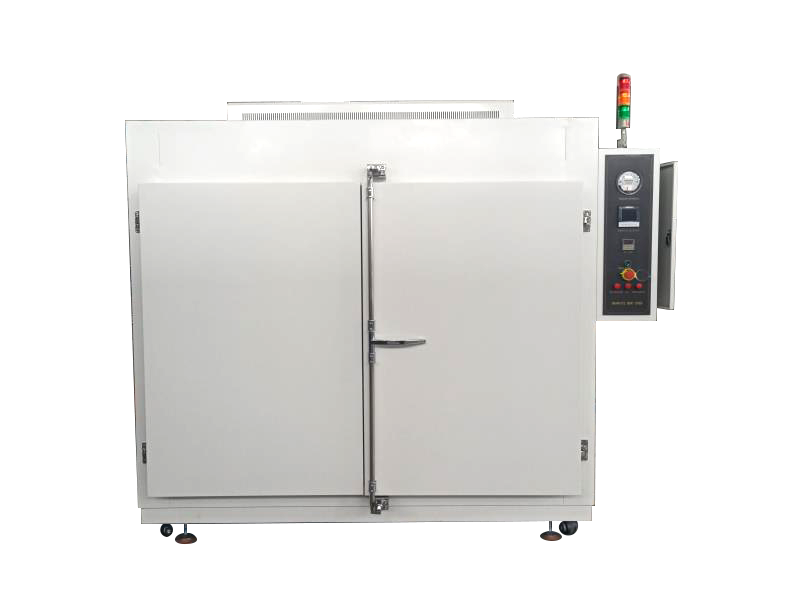

該設備是一種新型工業級潔凈干燥設備,采用獨特的內外層分體結構結合內循環風道設計,通過耐高溫超高效過濾器H.E.P.A不斷對內部進行自凈化過濾,從而形成高潔凈、溫度均勻的密閉的高溫?zé)犸L(fēng)烘烤環境。
2. 產品用途
產品應用于光伏行業PECVD石墨舟的烘干,是石墨舟酸清洗后烘干的必備設備。
二、產品詳細參數;
1.箱體結構
1.1.內膽:材質為厚度1.5mm的SUS316L不銹鋼,表面特氟龍涂層,涂層厚度60微米,使用過程不脫落。也可以根據客戶要求定制2507耐高溫耐腐蝕雙相不銹鋼,表面特氟龍涂層。箱體內膽氬弧焊焊接成型,焊點打磨拋光處理,能保證膽內密封性。
1.2.外殼材質:外部采用1.5mm厚優質冷軋鋼板經防銹處理后噴塑,也可選用不銹鋼材質。
1.3.保溫材質:采用優質硅酸鋁棉,保溫厚度為150mm,保溫性能好。
1.4 載物層架:可根據石墨舟大小調節層間距,層架采用導向式,可抽拉至50%以上。層架采用厚度2.5mm的SUS316L不銹鋼方管,表面特氟隆涂層。
2. 溫度控制系統:PLC控制,人機界面顯示實時存放狀態,溫度和時間可設置。帶超溫報警、風機過流保護、相序和缺相保護、漏電保護、負載短路保護。
3. 控溫方式
3.1.信號來源:采用PT100傳感器±0.5%。
3.2.輸出被控組件:SSR固態無節點輸出,確保加熱功率精準。
4.箱內熱風循環系統
4.1. 送風方式:箱內采用水平送風。
4.2. 風道結構:風道兩側采用高密度沖孔風板,精準控制導流板角度,確保箱內溫度均勻性。
4.3. 送風裝置:采用大功率三相異步耐高溫型長軸靜音馬達+大口徑不銹鋼渦輪扇葉,渦輪經動平衡處理,確保運風平穩 ,噪聲≤ 65dB。
4.4. 送風裝置安全保護系統:帶超溫過載過流保護功能,確保馬達及風機的使用壽命和安全性能。
4.5 電加熱系統:采用覆套式不銹鋼無塵化電熱發生器,潔凈不產塵。
5.潔凈循環系統
5.1在進氣口安裝耐高溫高效過濾器,0.5um直徑PARTICLE,過濾效率99.97%,箱內潔凈度可達Class 1000。
5.2排氣口:排氣管尺寸100-150mm。用戶可選擇安裝強制抽風機,以達到快速降溫效果。排氣口通道有防止冷凝液的滴落設計。
5.3壓差計:配有膜壓式氣壓表,顯示管道排風壓力。
6.電氣和安全保護系統
6.1. 采用三重超溫保護系統,確保箱體在運行過程中的整體安全性能。
6.2. 加熱保護:超溫報警。
6.3. 超溫防止器(獨立限溫,超溫斷電);
6.4. 總電源相序和缺相保護。
6.5.馬達過電流保護;
6.6.電熱過電流保護;
6.7 采用三菱PLC,施耐德低壓電氣,歐姆龍相序繼電器等品牌電氣。
6.8 可選配MES系統。
