三大因素齊發力,國產半導體設備迎發展良機

作者: 編輯: 來源: 發布日期: 2018.09.11
信息摘要:
三大因素齊發力,國產半導體設備迎發展良機.

我們認為國產半導體設備正處于發展的機遇期,主要基于三點原因:

受汽車電子以及工業互聯網等新興領域的需求帶動,半導體行業發展有望持續復蘇;

國家政策持續加碼,國家集成電路產業投資基金第二期正在籌資,國產企業有望充分受益;

硅片廠和晶圓廠產能擴張疊加技術迭代,國產半導體設備企業有望在8英寸半導體設備實現突圍,縮短與外企的差距。

1、半導體設備是什么?

1.1、半導體行業概述及產業鏈分析

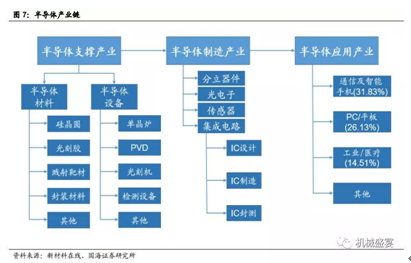

半導體包括四類產品,分別是集成電路、光電子器件、分立器件、傳感器。2017年半導體行業市場規模為4122億美元,其中集成電路市場規模為3432億美元,占比為83.25%

半導體集成電路是將晶體管、二極管等有源元件和電阻器、電容器等無源元件,按照一定的電路互聯,集成在一塊半導體單晶片上,從而完成特定的電路或者系統功能。包括模擬電路(Analog)、微處理器(Micro)、邏輯電路(Logic)、儲存器(Memory)。

3

1.2、半導體設備的分類及功能

半導體設備是半導體行業的支撐行業,主要應用于IC制造(前端設備)、IC封測(后道設備)兩大領域。其中,IC制造設備又包括晶圓制造設備和晶圓加工設備。

晶圓制造設備

晶圓制造設備是通過對硅進行加工從而制造出硅片的設備。美國典型的半導體公司都不會自己制造硅片,硅材料和硅片制備是由高度專業化工廠完成,生產出來的硅片提供給半導體制造商以制造各種各樣的芯片。

晶圓加工設備

晶圓加工設備是指通過將硅片加工成芯片所需的設備。典型的集成電路硅片制造工藝要花費6-8周時間,包括幾百甚至上千道步驟來完成制造工藝。從本質上來看,集成電路是由晶體管(主要為場效應管)及電路共同構成,一切的工藝和設備流程的最終目的是在指甲蓋大小的范圍內集成更多的晶體管并實現連接(如第四代 Intel CPU  Haswell i7的晶體管數約為14億多)。

IC封測設備

IC封裝測試設備將加工好的晶圓進行揀選、分片、封裝、測試進而轉變成為獨立可用的電子元器件。

1.3、半導體設備行業發展概況

市場規模:2017年行業增長迅速,韓國取代中國臺灣成為第一大市場。2017年全球半導體設備市場規模566.2億美元,較2016年大幅增長37.3%,創歷史新高,增速為近7年來的最高水平。

主要原因有兩點:

一是從全球經濟復蘇帶來半導體行業呈現增長態勢;

二是中國大陸半導體產業的快速跟進對全產業鏈形成刺激。

國產半導體設備企業實力仍然偏弱。根據Gartner 數據顯示,全球列入統計的規模以上晶圓制造設備商共計58 家,其中日本企業最多,數量達到21 家,占比為36%。其次是歐洲的13 家、北美10 家、韓國7 家。中國大陸僅4 家納入統計,按數量統計占比不到 7%,國產半導體設備公司整體實力偏弱。

2、三大因素齊發力,國產半導體設備迎發展良機

我們認為國產半導體設備正處于發展的機遇期,主要基于三點原因:

受汽車電子以及工業互聯網等新興領域的需求帶動,半導體行業發展有望持續復蘇;

國家政策持續加碼,國家集成電路產業投資基金(以下簡稱大基金)第二期正在籌資,國產企業有望充分受益;

硅片廠和晶圓廠產能擴張疊加技術迭代,國產半導體設備企業有望在8英寸半導體設備實現突圍,縮短與外企的差距。

2.1、下游需求亮點頻現,半導體行業有望持續復蘇

從長期來看,隨著下游應用多點開花,半導體行業發展有望增添新動力。其中,以工業互聯網、物聯網、人工智能、汽車電子、5G為主體的半導體新興應用預計將形成良好的需求共振,全球半導體行業發展將步入機遇期。

工業互聯網領域。20171227日,國務院印發《關于深化互聯網+先進制造業發展工業互聯網的指導意見》,成為指導工業互聯網發展的綱領性文件;此次專項工作組的成立,旨在貫徹落實《指導意見》,加強對有關工作的統籌規劃和政策協調;此外201868日,工信部印發《工業互聯網發展行動計劃(2018-2020年)》,計劃于2020年底建成5個左右標識解析國家頂級節點,標識注冊量超過20億。

物聯網領域。20101018日,國務院發布《國務院關于加快培育和發展戰略性新興產業的決定》,將物聯網作為國家首批加快培育戰略性新型產業。

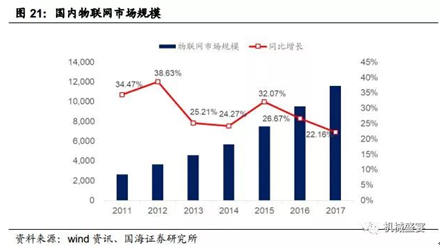

2011-2017年,物聯網發展迅速,市場規模自2633億元迅速增加至11605億元。根據《信息通信行業十三五發展規劃物聯網分冊》,預計2020年國內物聯網總體產業規模將突破1.5萬億,公眾網絡M2M連接數將突破17億。

物聯網是以互聯網為基礎實現的物物相息,智能感知、智能識別等技術是實現物物相息的基礎,與之相對應的安全芯片、通訊射頻芯片、身份識別芯片、移動支付芯片需求有望得到提升。

4

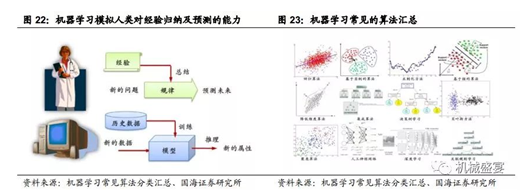

人工智能領域。人工智能或稱機器學習,是在面臨海量數據時做到舉一反三,通過大數據訓練能夠?qū)ふ覕?shù)據與結果之間的內在關聯,并形成新的洞察力以幫助企業進行最優決策。

5

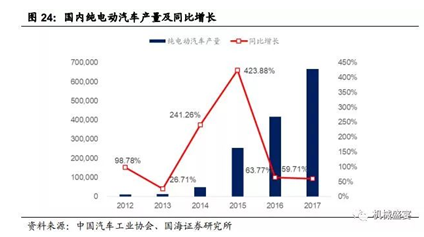

汽車電子領域。汽車電子化是汽車技術發展進程中的一次革命,主要應用為汽車電子控制裝置和車載汽車電子裝置。在國內汽車電子化最為顯著的代表是汽車的電動化,2012-2017年,國內電動汽車產量的復合年均增長率達79.16%。

6

5G領域。工信部2017117日印發《信息通信行業發展規劃(2016-2020)》,明確5G是我國信息通信行業十三五期間重點研發和規劃工程,將在十三五期間構建5G試商用網絡,打造系統、芯片、終端、儀表等完整產業鏈。同時國家發改委于2018223日發布《2018年新一代信息基礎設施建設工程擬支持項目名單》進一步為推進5G商用加碼。

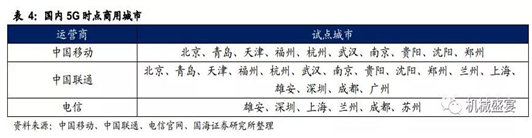

中國移動、中國聯通和電信則緊跟規劃腳步,計劃將于2018年在上海、杭州、深圳等16城市進行試點商用。目前聯發科、臺積電等均在進行5G芯片研發,5G的應用推進將在移動智能設備端帶來革命性的更新需求。根據英飛凌預測,到2020年,全球?qū)⒂?span>500億臺設備進行5G連接。

7

2.2、“02專項”+大基金助力,政策紅利持續落地

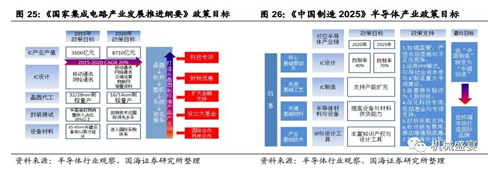

半導體行業作為支撐經濟社會發展和保障國家安全的戰略性、基礎性和先導性產業,一直受到國家的關注和重點扶持。國家先后通過2000年的18號文,2011年的4號文、2008年科技部啟動的02專項、2014年的《國家集成電路產業發展推進綱要》、2015年的《中國制造2025》等一系列文件對半導體進行支持,政策力度大,且具備連貫性。

8

2.3、產能擴張+技術迭代,國產設備迎來機遇期

在行業下游需求新的增長點刺激下以及國家政策的大力扶持,國內半導體行業發展開始提速,硅片廠和晶圓廠項目持續上馬籌建。根據我們統計,截至20187月,國內在建及擬建8英寸硅片廠對應產能合計為223萬片/月,12英寸硅片廠產能合計為309萬片/月;在建及擬建8英寸晶圓廠對應產能合計為54.7萬片/月,12英寸晶圓廠對應產能合計為108.5萬片/月。

半導體產線技術迎來迭代,國產半導體設備企業有望迎來發展機遇期。半導體設備作為下游硅片廠及晶圓廠建廠時重要的資本開支,在國內硅片廠以及晶圓廠的持續大幅投產的背景下,需求有望得到大幅提升。

3、半導體設備市場空間測算

3.1、 晶圓制造設備市場空間測算

晶圓制造設備是通過對硅進行加工從而制造出硅片的設備,主要包括單晶生長爐、研磨機、切片機等9類設備。晶圓制造設備的需求與下游硅片廠的資本開支密切相關。我們分下游投資項目落地的確定性及投資規模兩個維度對晶圓制造設備的市場空間進行衡量。

晶圓制造設備市場空間測算

我們基于以下假設條件及對晶圓制造設備市場空間進行測算:

1.假設硅片廠產能均能按期落地;

2.國內8英寸和12英寸硅片增量產能分別為223萬片/月和309萬片/月,我們根據項目投產進度年度分別對2018、2019、2020、2020年以后四個時間區間進行產能劃分,其中未注明具體投產進度產能假設按照年度進行平滑;

3.8英寸單晶爐單臺產能約為8000/月,12英寸單晶爐由于目前工藝尚不成熟,產能約為5000/月。但硅片廠在購買設備時通常會考慮到產能彈性因素,設備購買量通常高于設定產能,如金瑞泓10萬片/月的8英寸硅片項目共購置了30臺單晶爐,對應單臺產能為3333/月?;诖?,我們假設硅片廠在采購單晶爐時按照8英寸4000/月、12英寸3000/月計算;

4.根據調研,假設8英寸半導體單晶爐單價為600萬元,12英寸半導體單晶爐單價為2000萬元;

5.根據中國產業信息網,單晶爐投資占整個晶圓制造設備投資額為25%,其余設備占比75%

基于以上假設,我們預計國內晶圓制造設備2018-2020年市場規模分別為153290、27億元。

3.2、晶圓加工及封測市場規模預測

晶圓加工設備包括光刻機、刻蝕機、薄膜沉積設備等,設備需求與晶圓廠投資密切相關。IC封測設備包括檢測設備與封裝設備,檢測設備又分為前端檢測設備與后端檢測設備,其中前端檢測設備指應用于晶圓加工環節的檢測設備,后端檢測設備連同封裝設備指應用于IC封測工藝中的設備。半導體封測設備通常與晶圓加工設備相配套,因此我們通過同一模型進行兩大半導體設備市場空間的測算。

我們基于以下假設條件對晶圓加工設備和IC封測設備的市場空間進行測算:

1.我們在2.3節中統計了國內8英寸和12英寸晶圓廠的項目信息,假設項目投資額按照投產進度進行平滑,我們統計出2018、2019、20202020年以后四個時間區間的8英寸晶圓廠投資額分別為106.10、73.93、73.930億元;12英寸晶圓廠投資額分別為2365.502094.83、478、1435.40億元。

2.我們假設晶圓加工設備開支占晶圓廠投資額的比重為60%;同時根據搜狐網轉發的VLSI Research 2017年公布的數據,晶圓加工設備中,擴散設備、光刻設備、刻蝕設備、離子注入設備、薄膜沉積設備、前道檢測設備、拋光設備、清洗設備投資額占生產設備比例為1%、23%30%、2%25%、13%、4%、2%

3.根據半導體行業觀察網,晶圓加工設備占整個半導體設備投資額的80%,封裝設備占比為7%,后道測試設備占比為9%。由于封測設備通常與晶圓加工設備相配套,我們假設封裝設備市場空間與晶圓加工設備市場空間比例為1:11,后道測試設備市場空間與晶圓加工設備市場空間比例為1:9。

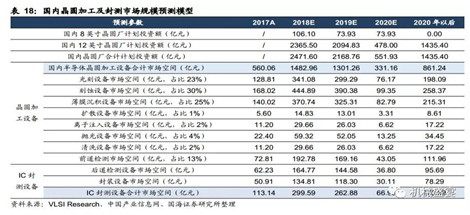

基于此,我們構建國內晶圓加工及封測市場規模預測模型,預計國內晶圓加工設備2018-2020年市場規模分別為14831301、331億元;封裝測試設備2018-2020年市場規模分別為300263、67億元。

9

半導體設備市場空間小結:綜上所述,2018-2020年國內半導體設備市場空間分別為1935.681854.47、424.73億元。

4、行業評級及投資策略

自上而下,給予半導體設備行業推薦評級。在下游新興領域需求刺激以及政策助推下,國內硅片廠和晶圓廠迎來擴產潮,2018-19年國內半導體設備年均市場規模接近2000億。同時受益半導體產線技術迭代以及大基金重點扶持,國產半導體設備企業迎來發展機遇期。

自下而上,關注細分領域龍頭標的。半導體設備行業馬太效應明顯,龍頭企業在這一輪發展機遇中更有望脫穎而出。

文章出處:【微信號:GeWu-IOT,微信公眾號:物聯網資本論】
