集成電路技術包括芯片制造技術與設計技術，主要體現在加工設備、加工工藝、封裝測試、批量生產及設計創新的能力上?！?span>XXnm”指標不僅能反映芯片的制造工藝，也直觀的體現了集成電路廠商的技術路線與發展戰略。

集成電路技術與摩爾定律

提及信息技術包括集成電路在內的發展，總是回避不了“摩爾定律”這四個字——摩爾定律是由英特爾（Intel）創始人之一戈登?摩爾（Gordon Moore）提出來的。其內容為：當價格不變時，集成電路上可容納的元器件的數目，約每隔18-24個月便會增加一倍，性能也將提升一倍。這一定律揭示了信息技術進步的速度。

集成電路（integrated circuit）是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構。芯片就是半導體元件產品的統稱，是集成電路（IC，integrated circuit）的載體，由 晶圓分割而成。集成電路技術包括芯片制造技術與設計技術，主要體現在加工設備、加工工藝、封裝測試、批量生產及設計創新的能力上。

芯片的制造工藝常常用XXnm來表示，比如Intel最新的六代酷睿系列CPU就采用Intel自家的14nm++制造工藝。所謂的XXnm指的是集成電路的MOSFET晶體管柵極的寬度，也被稱為柵長。柵長越短，則可以在相同尺寸的硅片上集成更多的晶體管。

集成電路技術發展路線

2017~2018年是集成電路技術的高速發展時期。2017年是全球集成電路技術10nm節點的量產期；2018年則是10nm節點向7 nm節點的世代過渡期，是7 nm 技術進入量產的關鍵年。

三星在2017年5月秀出7nm技術之后，于 2018 年下半年進入量產。臺積電計劃在2018年第二季度搶先實現7 nm 技術量產，格羅方德則宣布 2018 年年底才能進入量產。據臺積電和三星的消息，高通2017年和2018年的7 nm 4G LTE芯片代工訂單已由臺積電拿下，2018年下半年試產的5G芯片則選擇三星的7 nm EUV（極紫外光刻）制程生產。目前臺積電幾乎已經壟斷了7nm 的全球代工市場，其中不僅包括高通驍龍 855（Snapdragon855），還加進了蘋果A12等重磅大單，市場優勢十分顯著。

7 nm技術如同28nm技術一樣，也是一個長壽命節點。28nm技術是平面工藝的臨界點。在28 nm時，不僅MOS晶體管結構仍然是平面型的，而且仍然可以采用圖像的一次曝光技術。在28 nm 以下節點時，不僅 MOS 晶體管采用 Fin FET 結構，而且要采用兩次圖形曝光技術（DP），甚至三次或者四次圖形曝光技術。而7 nm 技術又是由193 nm ArF浸沒式光刻向 EUV（極紫外光刻）技術的轉折點。集成電路技術在 28 nm 技術節點后出現了分水嶺，跨過該節點后，臺積電、英特爾、三星等都依照摩爾定律向16/14/10/7 nm Fin FET 技術前進，Fin FET  技術鎖定在最先進技術的應用產品上，包括高階處理器、人工智能（AI）、深度學習（Deep Learning）、云端服務器等應用。

高昂的研發費用和指數式增長的產能投資使更多的半導體廠商望而卻步。目前可以進入16/14 nm及以下節點的全球半導體廠商僅為 6 家，即英特爾、格羅方德、三星、臺積電、聯電和中芯國際。

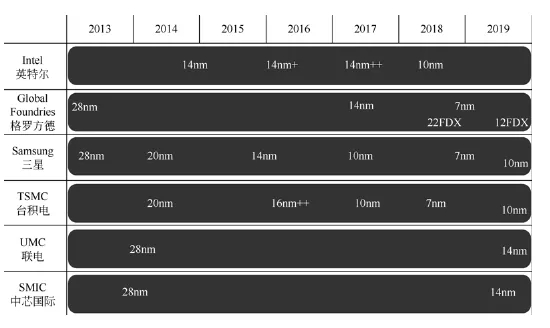

2013～2019 全球邏輯 / 晶圓代工工藝技術發展路線圖

（資料來源：Companies，conference reports，IC Insights）

全球領軍集成電路廠商發展戰略

1. 英特爾

英特爾在2014年年底已開發成功14 nm Fin FET技術，并在2016年繼續推出了第二代14 nm 技術 14 nm+。英特爾的改進型 14 nm+ 技術，實際上就相當于其他廠商的 10 nm 技術。英特爾在 2017 年還推出了第三代 14 nm技術14 nm++。英特爾表示，14 nm 產品在2018年還會繼續做下去。至于10 nm 技術，英特爾在2017年年底和2018年上半年選擇小規模出貨，2018 年下半年進入大規模制造。英特爾的10 nm 技術，其實與其他廠商的 7 nm 技術相當。因此，英特爾在技術節點的定義上似乎顯得落后，但英特爾工藝技術的實質水平并不落后。

2.格羅方德

28nm節點后的另一條技術路線是發展 FD-SOI 技術（全耗盡體上單晶硅技術），以格羅方德和三星為代表。嚴格地說，這兩家廠商在Fin FET和FD-SOI兩條技術路線上都“押寶”。而FD-SOI技術非常適合于物聯網、汽車電子、5G移動通信和射頻連接等技術，其最大特點是低功耗。格羅方德在2015年發展14 nm Fin FET的同時，大力發展FD-SOI技術，推出了22FDX（22 nm FD-SOI）技術。2017  年，格羅方德的22FDX進入了量產階段，成為意法半導體（ST）的策略伙伴。除此之外，目前已有上百家車用電子、5G 和物聯網相關客戶正在評估導入22FDX  技術，尤其看好其RF和低功耗的整合特性。格羅方德發展22FDX之路已經獲得了國際大廠的肯定。

3.三星

2017年5月，三星首秀了7nm LPP（Low-Power  Plus）EUV工藝，該節點會引入EUV（極紫外光刻）技術，并拿下了高通的5G手機芯片訂單。5G是下一階段移動通信市場的熱點，但5G 全球商用時間將落在2020 年。這意味著三星在比此更早的時間內將這項新工藝在良率上做到很好的控制，并進行量產。據三星報道，7 nm LPP EUV工藝與10 nm Fin FET工藝比較具有工序較少、良率較高的優點。芯片面積將縮小40%，性能將提高10%，功率將下降35%。在此新工藝的支持下，高通驍龍（Snapdragon）5G芯片組可減少占據空間的大小，讓手機OEM廠商有更多的使用空間，以增加電池容量或做薄型化設計，明顯增進電池續航力。為了增加7 nm LPP EUV 工藝的產能，三星位于韓國華城市（Hwaseong）的7nm工廠已在 2017年5月動工，預計在2018年內量產。該工廠計劃總投資為6億兆韓元（相當于56 億美元），工廠內安裝 10 臺EUV光刻設備，僅采購這些機臺費用就達到4億兆韓元（相當于37.5億美元）。此外，三星還將公布建設6 nm晶圓生產工廠計劃。

4.臺積電

臺積電 7 nm制程在 2018年第二季度搶先進入量產時，也積極導入 EUV 技術，以形成7 nm增強版制程，用于2019年的量產。此外，臺積電還計劃在2020 年將5 nm技術導入量產，以形成先進制程上的領先優勢。為此，臺積電投資5000億元新臺幣在中國臺灣南科園區建設 5 nm 技術的生產廠房（Fab18）。該項工程分 3 期實施。第 1 期廠房在2018年年初動工，預計在2019年風險試產，2020年正式量產。第 2 期廠房則在2018年第三季度動工，預計在2020年量產。第3期廠房則在2019年第三季度動工，正式量產日期則定在2021年，共3期廠房完成后滿載年產能可能超過12英寸晶圓 100萬片。臺積電為保持技術的領先地位，已經針對3nm技術投入了幾百名研發人員和大量的相關研發資源，預計 2020年進行試產，預計臺積電3nm 技術研發及產能建設的總投資大約為 7  500億元新臺幣（約合1 640億元人民幣）。
